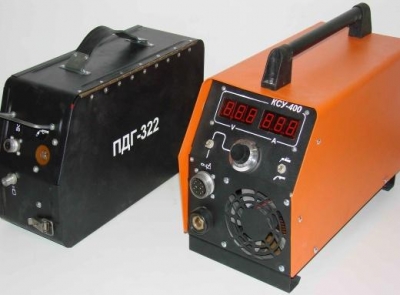

Оборудование для ручной и полуавтоматической сварки на базе КСУ-320 и КСУ-400

Регуляторы сварочного тока (конверторы, чопперы) представляют собой новую альтернативную ветвь развития высокочастотной дуговой сварочной техники по отношению к традиционным инверторным сварочным дуговым установкам.
Отличием новых установок является снижение их себестоимости по сравнению с инверторными и повышение уровня надежности при сохранении одинаковых выходных технических характеристик и возможностей по отношению к традиционным инверторным сварочным установкам.
Установки типа КСУ в режиме ручной дуговой сварки имеют технологические отличия от стандартных, заключающиеся в снижении содержания диффузионного водорода в металле шва не менее, чем на 20% и уменьшении нагрева электродов из нержавеющих сталей, что приводит к снижению брака при сварке и экономии дорогостоящих электродов. Сварочные конверторы типа КСС и КСУ для ручной дуговой и механизированной сварки. Конверторы сварочные предназначены для комплектации передвижных сварочных средств и работы с электросетями ограниченной мощности. Имеют возможность ручной дуговой и механизированной сварки. Электропитание осуществляется от многопостового сварочного выпрямителя типа ВДМ-6303С или ВДМ -1202С.
Конверторы не влияют на форму синусоиды питающего напряжения. Более надежны, чем традиционные инверторы.
От одного многопостового сварочного выпрямителя типа ВДМ-6303С может одновременно питаться до 6 КСС-400.
Конвертор КСУ-320 предназначен для эксплуатации при температуре до -100С, конвертор КСС- 400 – до температуры - 400С. Конвертор КСС-400 имеет переключатель вида защитного газа – углекислота или смеси.

Использование сварочных конверторов типа КСС-400 позволяет получить на выходе дизель-генератора  синусоидальную осциллограмму линейных напряжений по фазам (рис.1), без выбросов напряжения. Применение инверторов в этом случае вызывает существенное искажение формы синусоиды линейных напряжений на выходе дизель-генератора и перенапряжения до 800В (рис.2), что вызывает выгорание первичной части инверторов и выход их из строя.
Использование сварочных конверторов типа КСС-400 по сравнению с инверторными и тиристорными сварочными установками позволяет резко повысить эффективность использование самоходных сварочных средств (тракторов, кунгов и т.д.) за счет более полного использования мощности генератора.
Например, на 100кВт генератор можно подключить 4 балластных реостата или 4 сварочных инвертора или 4 тиристорных сварочных выпрямителя или 8 конверторов типа КСС-400.

Рис.1 Осциллограмма линейных напряжений по фазам А и В на выходе автономного генератора БГ-100  при работе с четырьмя конверторными сварочными источниками КСУ-320.	Рис.2 Осциллограмма линейного напряжения на выходе 30кВт генератора при питании стандартного инвертора.
